Область применения

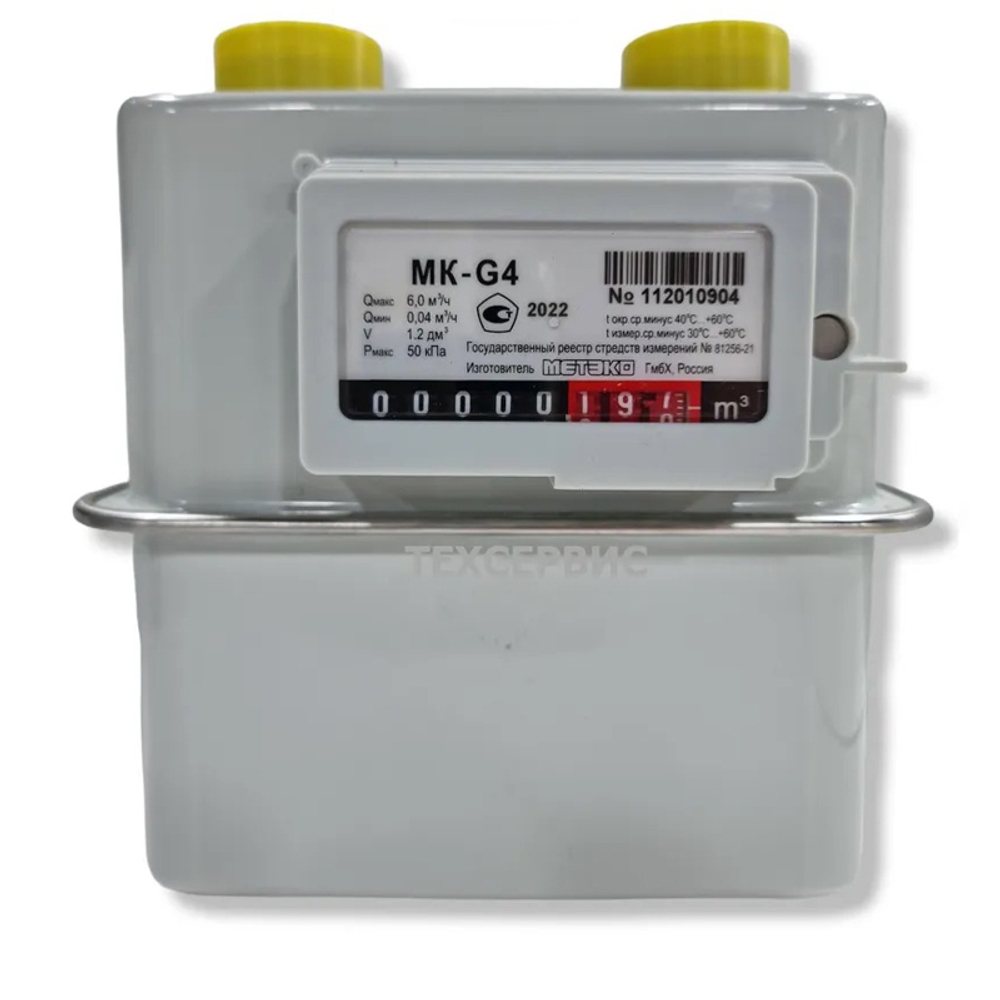

Счетчики газа серии МК, МК Т предназначены для измерения прошедшего через них объема газа (природного, пропана, бутана, воздуха, инертных газов и других неагрессивных газов) в жилищно-коммунальном хозяйстве.
Устройство
Счетчик состоит из измерительного механизма, герметичного корпуса и отсчетного устройства. Корпус счетчика изготовлен из листовой стали. Внутри корпуса расположен измерительный механизм, содержащий два блока, каждый из которых разделен эластичными подвижными перегородками (диафрагмами) с жесткими центрами на две рабочие измерительные камеры. Измерительный механизм содержит кривошипно-шатунный механизм, газораспределительный узел, снабженный двумя клапанами, редуктор, осуществляющий преобразование и передачу поступательного перемещение диафрагм во вращательное на цифровые колеса отсчетного устройства.
Принцип работы
Принцип работы диафрагменного счетчика основан на поочередном поступлении и вытеснении газа из рабочих камер за счет входного давления, вызывающего попеременное перемещение диафрагм. Газ, попадая в герметичный корпус счетчика, через открытый клапан поступает в измерительную камеру. Увеличение объема газа в камере вызывает перемещение подвижной разделительной диафрагмы и вытеснение газа из соседней камеры, далее через газораспределитель газ поступает в выходной патрубок, встроенный в выходной штуцер корпуса счетчика. Перемещение диафрагм с помощью кривошипно-шатунного механизма передается коленчатому валу редуктора распределителя и далее отсчетному механизму, установленному снаружи корпуса счетчика. Отсчетное устройство выполнено в виде цифрового барабанного счетчика оборотов, показания которого отградуированы в кубических метрах.
Модификация МК Т с температурной компенсацией
Счетчики типоразмеров 64 - G25 оснащены механическим температурным компенсатором, который обеспечивает приведение значении измеренного рабочего объема газа к +20°С в диапазоне температур от -25 до +50 °С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
тип МК и МК Т G4 |
|
Расход, м3/ч - максимальный - номинальный - минимальный |
6,0 4,0 0,04 |
|
Порог чувствительности, м3/ч |
0,008 |
|
Циклический объем, л |
1,2 |
|
Рабочее давление газа не более, кПа |
50 |
|
Потеря давления при Qmaxне более, Па |
200 |
|
Пределы допускаемой относительной погрешности при температуре газа (20+3) 0С в диапазоне расходов, % |
Qmin<Q<0,1Qnom +3 0,1Qnom<Q<Qmax +1,5 |
|
Емкость счетного устр-ва, м3 |
99999,999 |
|
Цена деления мл. разряда, л |
0,2 |
|
Температура окружающей среды, 0С |
-40…+60 |
|
Температура рабочей среды, 0С |
-30…+60 |
|
Резьба штуцера / Ду фланца, дюйм |
1 ¼ |
